Microscopes Confocaux à Balayage LASER

Confocal Laser Scanning Microscopy (CLSM)

Le CLSM est une approche de microscopie photonique permettant l'acquisition de coupes optiques d'échantillons divers avec une très bonne résolution (de l'ordre de la centaine de nanomètres) dans les axes x, y et z. Les applications vont de l'imagerie par fluorescence pour les sciences du vivant jusqu'à l'analyse topographique de surface dans la caractérisation de matériaux.

Applications

  • Imagerie multidimensionnelle (3D, temps, mosaïque) d'échantillons des sciences du vivant jusqu'aux sciences des matériaux, imagerie aux interfaces, imagerie spectrale
  • FRAP, FRET
  • Mesure de la rugosité d'un échantillon
  • Traitement et analyse d'images (colocalisation, tracking…)

ZEISS LSM 900 avec Airyscan 2

Cliquez sur chaque onglet pour davantage d'informations.

Détecteurs
  • 2 GaSP (PMT)
  • Airyscan
  • Détecteur lumière transmis
LASER
  • Diode 405 nm
  • Diode 488 nm
  • Diode 561 nm
  • Diode 640 nm
Objectifs
  • EC PlanNeoFluar x10/0.3
  • LD PlanNeoFluar x20/0.4
  • LD PlanNeoFluar x40/0.6
  • Plan-Apochromat x20/0.8
  • Plan-Apochromat x40/1.30 (huile)
  • Plan-Apochromat x63/1.40 (huile)
Caméra
  • sCMOS monochrome

ZEISS LSM-710

Cliquez sur chaque onglet pour davantage d'informations.

Détecteurs
  • 2 Photomultuplicateurs (PMT)
  • barrette 32 PMT pour l'imagerie spectrale
  • PMT transmission
  • mode réflexion laser (matériaux, topographie...)
LASER
  • Diode 405 nm
  • Argon 458, 488 et 514 nm
  • DPSS 561 nm
  • HeNe 633 nm
Objectifs

Le LSM 710 de la plateforme est équipé avec un large panel d'objectifs disposant d'une grande distance de travail permettant l'analyse de matériaux rugueux ou d'une grande ouverture numérique afin d'apporter un haute résolution en sciences du vivant.


  • EC Plan Neofluar x10/0.3 (air)
  • LD Plan Neofluar x20/0.4 (air)
  • Plan Apochromat x20/.8 (air)
  • LD LCI Plan Aprochromat x25/0.8 (eau, glycerol, huile)
  • Plan Apochromat x40/1.3 (huile)
  • Plan Apochromat x63/1.4 (huile

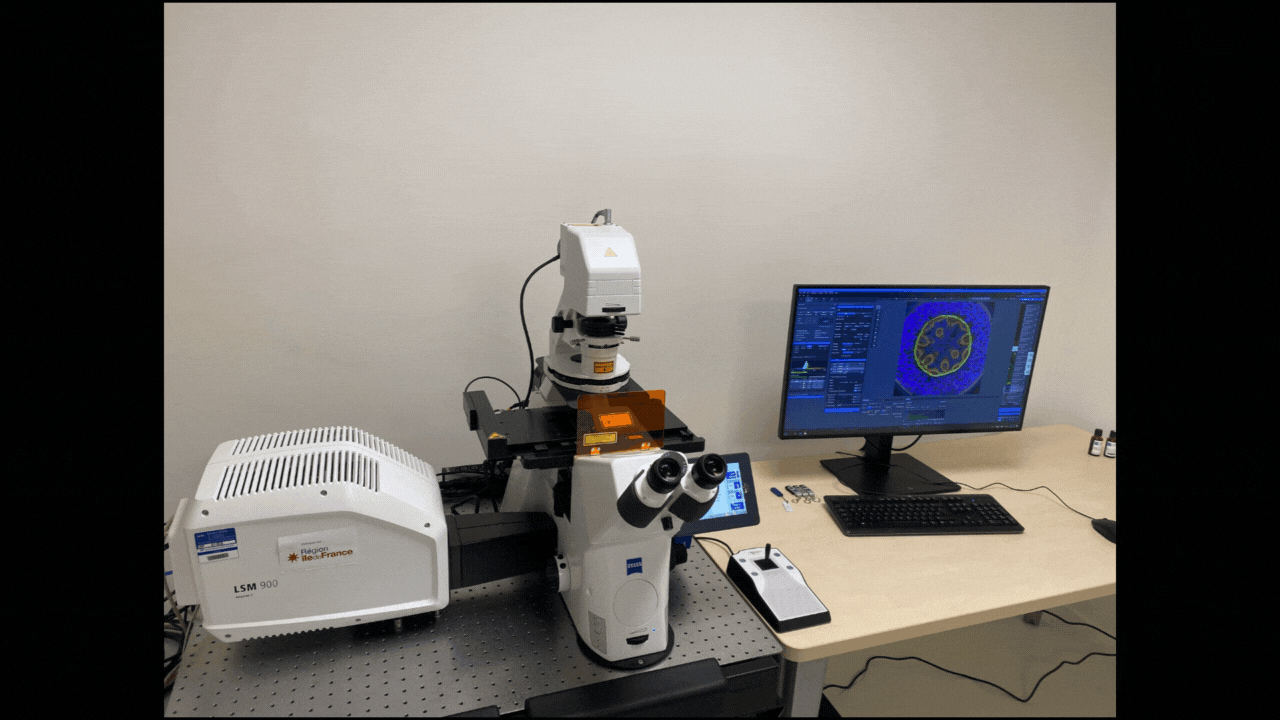

Confocal LSM 900
Confocal LSM 900

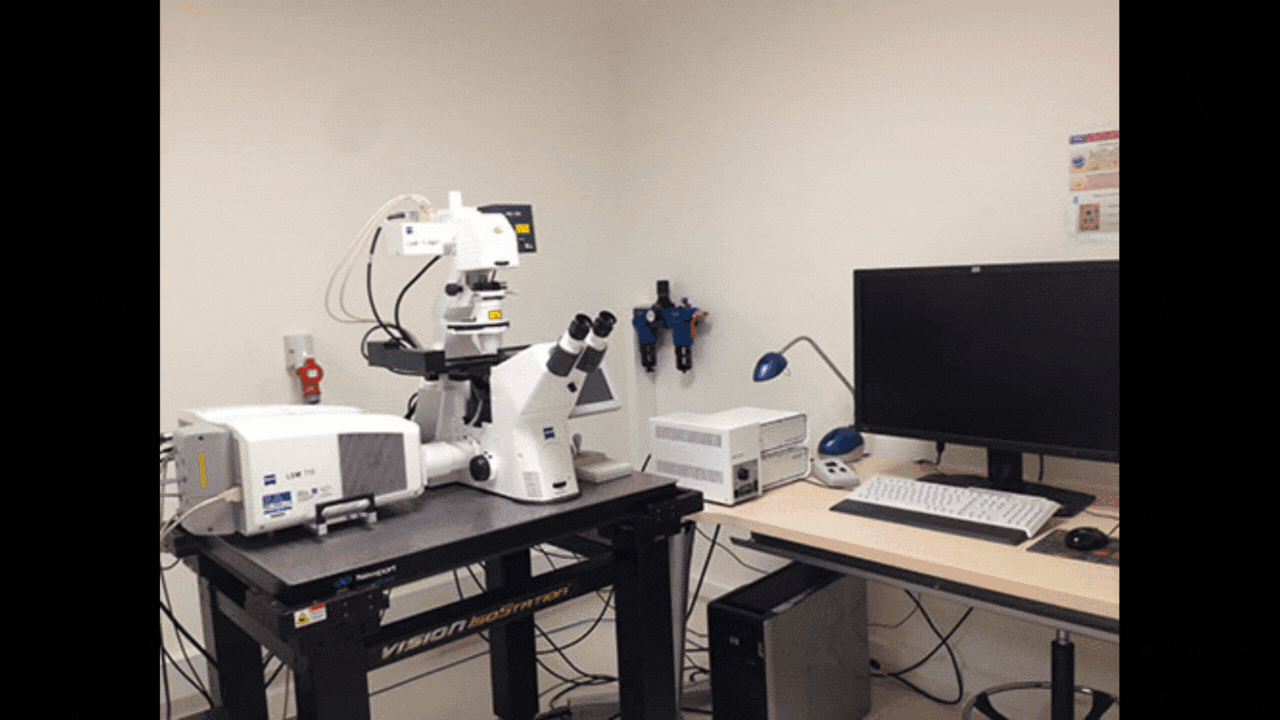

Confocal Zeiss LSM 710
Confocal Zeiss LSM 710
Référent
Rémy Agniel, remy.agniel@cyu.fr, +33 1 34 25 66 70
Équipement acquis avec le soutien de la région Ile de France
